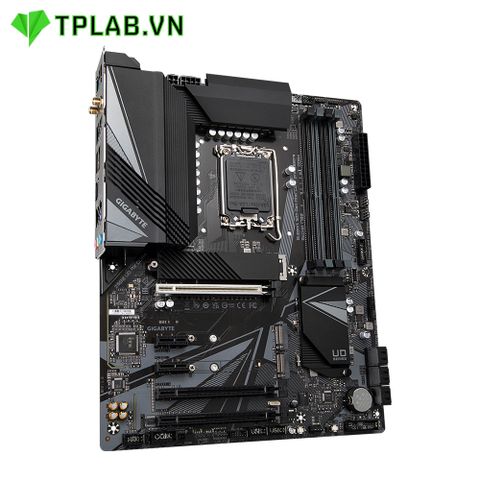

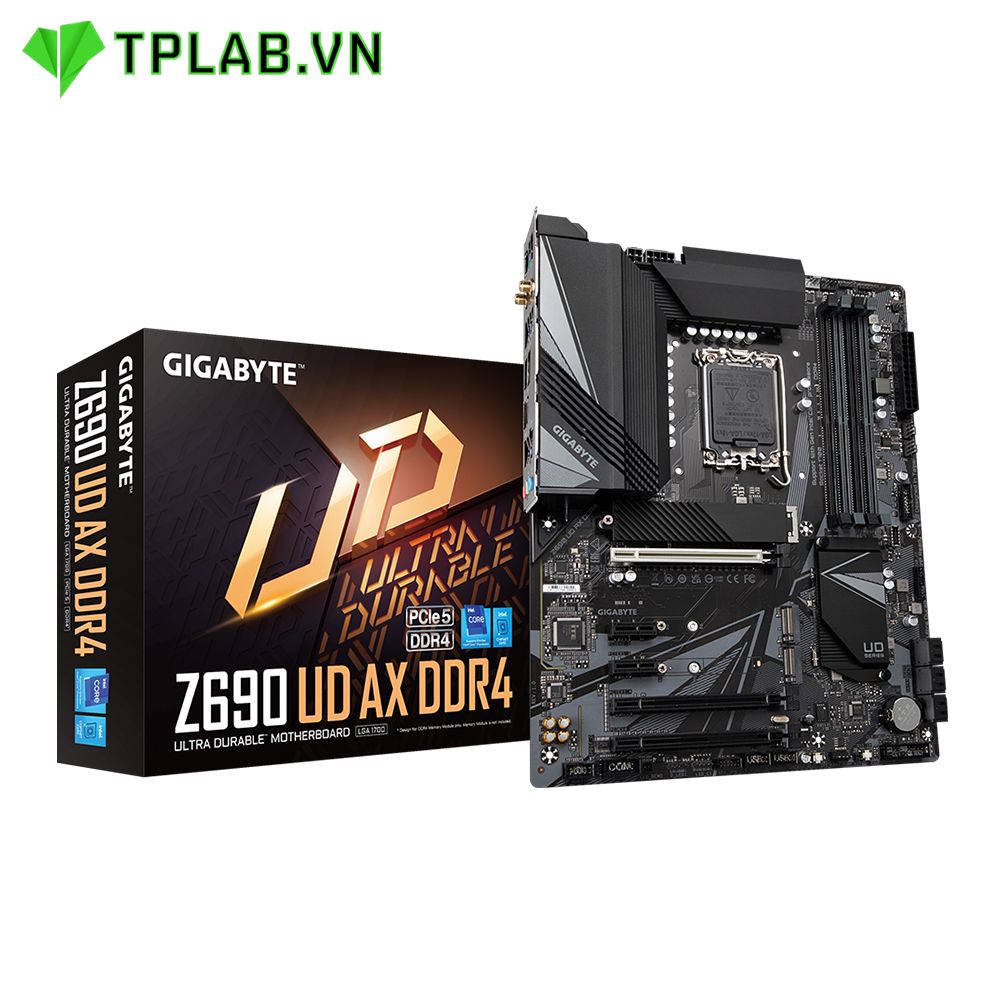

GIGABYTE Z690 UD AX DDR4
Hãng sản xuất: GIGABYTE
Tình trạng: Mới 100% - Fullbox
Bảo hành : 36 Tháng
MÔ TẢ SẢN PHẨM

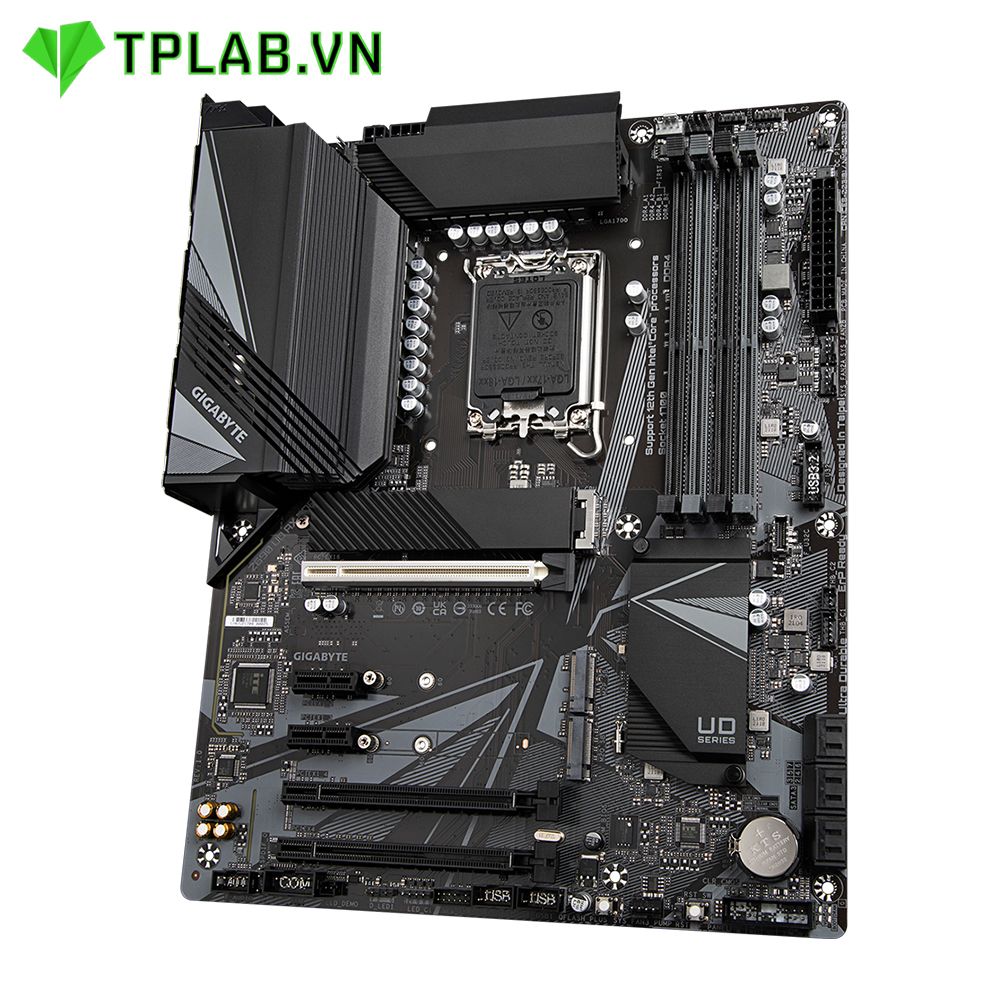

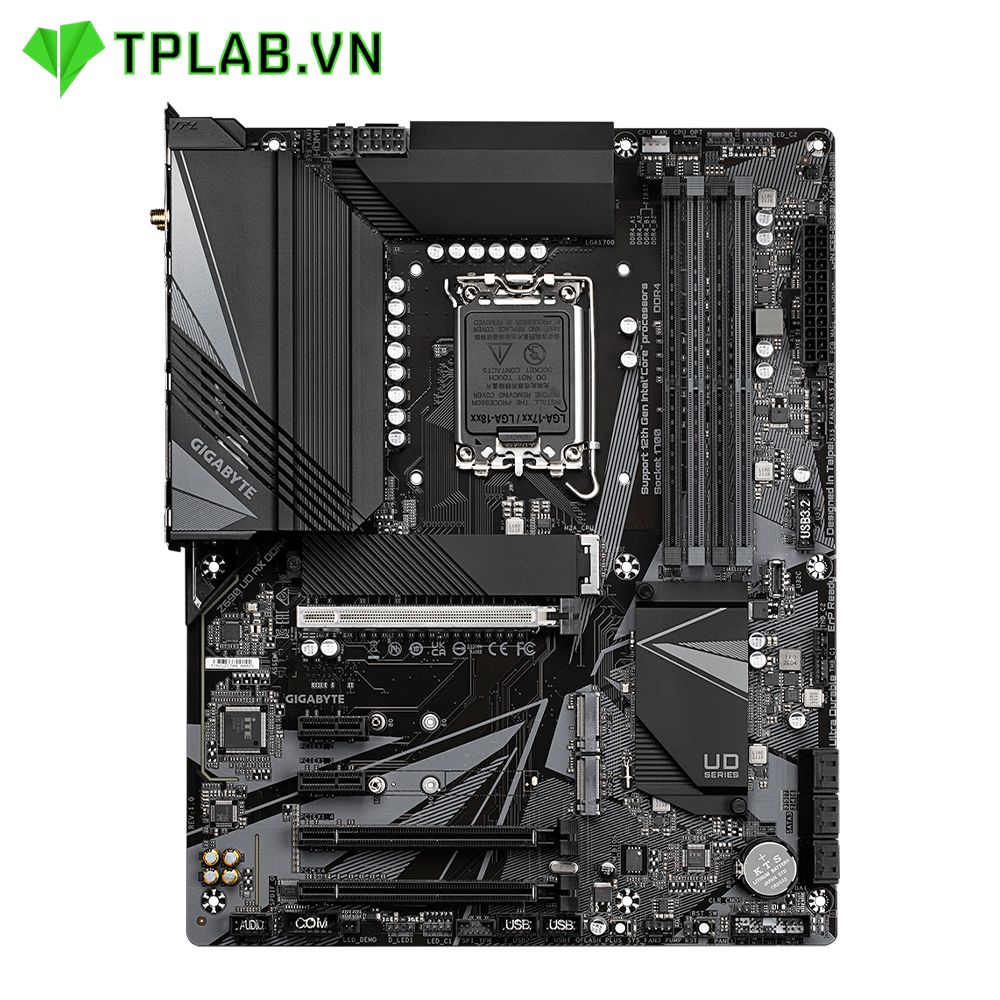

Mainboard Gigabyte Z690 UD AX DDR4 V2 Socket 1700 ATX
PERFORMANCE
HIỆU SUẤT
Với tốc độ phát triển của công nghệ, GIGABYTE vẫn luôn cập nhật những xu hướng mới nhất và cung cấp cho khách hàng những tính năng tiên tiến và công nghệ mới nhất. Mainboard Gigabyte Z690 UD AX DDR4 V2 Socket 1700 ATX đi kèm với giải pháp năng lượng nâng cấp, các tiêu chuẩn lưu trữ mới nhất và khả năng kết nối vượt trội để tối ưu hóa hiệu suất cho chơi game.
DDR4 XMP Lên đến 5333MHz và hơn thế nữa
GIGABYTE đang cung cấp một nền tảng đã được thử nghiệm và chứng minh để đảm bảo khả năng tương thích thích hợp với các cấu hình lên đến 5333MHz và hơn thế nữa. Tất cả những gì người dùng cần làm để đạt được mức tăng hiệu suất này là đảm bảo rằng mô-đun bộ nhớ của họ có khả năng XMP và chức năng XMP được kích hoạt và kích hoạt trên bo mạch chủ GIGABYTE của họ.
Ba đầu nối PCIe 4.0 x4 M.2 với bộ phận bảo vệ nhiệt
Tối ưu hóa lõi kết hợp
Với công nghệ Intel Hybrid mới, GIGABYTE độc quyền tạo ra hai "Nâng cấp CPU" mới trong cấu hình BIOS để đáp ứng các tình huống khác nhau của người dùng bằng cách điều chỉnh chính sách điện áp và kích hoạt P-Core và E-Core.
NHIỆT
GIẢI PHÁP NHIỆT NÂNG CAO
Mainboard Gigabyte Z690 UD AX DDR4 V2 Socket 1700 ATX sử dụng thiết kế tản nhiệt hiệu suất cao với Tản nhiệt MOSFET có độ phủ cao và tấm tản nhiệt dày, mang lại hiệu suất làm mát MOSFET tối ưu cho những người đam mê, ép xung và game thủ.
Bảo vệ nhiệt M.2
GIGABYTE Bảo vệ nhiệt M.2 siêu hiệu quả
- Lưu ý đến độ bền, GIGABYTE cung cấp giải pháp tản nhiệt cho các thiết bị SSD M.2. Bộ bảo vệ nhiệt M.2 ngăn chặn điều tiết và tắc nghẽn từ SSD M.2 tốc độ cao vì nó giúp tản nhiệt trước khi nó trở thành vấn đề.
- Điều chỉnh nhiệt khi nhiệt độ tăng
Làm mát 3% bằng cách thực hiện - Thiết kế PCB đồng 2X
Bằng cách sử dụng đồng 2X trên lớp bên trong PCB, nó làm giảm nhiệt độ của các thành phần ít nhất 3% bằng cách biến PCB thành một bộ tản nhiệt đồng kích thước PCB siêu mỏng để tản nhiệt ra khỏi các thành phần một cách hiệu quả, do đó là độ dẫn nhiệt cao và trở kháng thấp hơn.
Smart Fan 6
Smart Fan 6 có một số tính năng làm mát độc đáo đảm bảo PC chơi game duy trì hiệu suất hoạt động trong khi vẫn mát mẻ và yên tĩnh. Nhiều đầu cắm quạt có thể hỗ trợ quạt và máy bơm PWM / DC và người dùng có thể dễ dàng xác định từng đường cong quạt dựa trên các cảm biến nhiệt độ khác nhau trên bảng thông qua giao diện người dùng trực quan.
Tiêu đề & Cảm biến
- 6 đầu cắm quạt PWM / DC
- 6 cảm biến nhiệt độ bên trong
Tính năng làm mát
- Hỗ trợ dòng điện cao: Mỗi đầu cắm quạt hỗ trợ PWM và quạt DC và Máy bơm làm mát nước, và lên đến 24W (12V x 2A) với Bảo vệ quá dòng
- Kiểm soát độ chính xác: Lên đến 6 điểm điều khiển nhiệt độ / tốc độ quạt cho đường cong quạt chính xác
- Chế độ đường cong kép: Chế độ kép Slope / Stair cho các tình huống người dùng khác nhau
- Ngừng quạt: Quạt có thể dừng hoàn toàn dưới nhiệt độ quy định của người dùng
KẾT NỐI
KHẢ NĂNG KẾT NỐI THẾ HỆ TIẾP THEO
Mainboard Gigabyte Z690 UD AX DDR4 V2 Socket 1700 ATX cho phép bạn trải nghiệm khả năng kết nối linh hoạt và tốc độ truyền dữ liệu nhanh chóng với kết nối mạng và lưu trữ thế hệ tiếp theo.
Mạng LAN 2,5 GbE trên bo mạch - Nhanh hơn gấp 2 lần
- Việc áp dụng mạng LAN 2,5G cung cấp kết nối mạng lên đến 2,5 GbE, với tốc độ truyền nhanh hơn ít nhất 2 lần so với mạng 1 GbE thông thường, được thiết kế hoàn hảo cho game thủ với trải nghiệm chơi game trực tuyến đỉnh cao.
- Hỗ trợ Ethernet RJ-45 Multi-Gig (10/100/1000 / 2500Mbps)
Mô-đun WIFI 6E 802.11ax + BT 5
Giải pháp không dây hỗ trợ 802.11ax, cho phép hiệu suất không dây gigabit, cung cấp video trực tuyến mượt mà, trải nghiệm chơi game tốt hơn, ít kết nối bị rớt và tốc độ lên đến 2,4Gbps *. Hơn nữa, Bluetooth 5 cung cấp phạm vi 4X so với BT 4.2 và với tốc độ truyền nhanh hơn.
Lợi ích của WIFI 6E
- Thông lượng 5,5 lần so với 802.11ac 1x1 *
- Dung lượng mạng tốt hơn gấp 4 lần, không bị tắc đường, đặc biệt là ở những khu vực đông đúc với nhiều thiết bị
- Tăng hiệu quả mạng để có trải nghiệm người dùng tốt hơn
Kết nối tương lai - USB 3.2 Gen 2x2 Type-C ®
Có thiết kế USB 3.2 Gen 2x2, tăng gấp đôi hiệu suất so với thế hệ trước của USB 3.2 Gen 2. Nó hoạt động truyền dữ liệu cực nhanh lên đến 20Gbps trong khi kết nối với các thiết bị ngoại vi tương thích với USB 3.2. Thông qua đầu nối USB Type-C ®, người dùng có thể tận hưởng sự linh hoạt của kết nối có thể đảo ngược để truy cập và lưu trữ một lượng lớn dữ liệu nhanh chóng.
Âm thanh Hi-Fi
- Tụ âm thanh cao cấp: Bo mạch chủ GIGABYTE sử dụng tụ âm thanh cao cấp. Những tụ điện chất lượng cao này giúp mang lại âm thanh có độ phân giải cao và độ trung thực cao để mang lại hiệu ứng âm thanh trung thực nhất cho game thủ.
- Chống ồn âm thanh: Bo mạch chủ GIGABYTE có tính năng bảo vệ tiếng ồn về cơ bản tách các thành phần âm thanh analog nhạy cảm của bo mạch khỏi ô nhiễm tiếng ồn tiềm ẩn ở mức PCB.
LIGHTING
RGB FUSION 2.0
Mainboard Gigabyte Z690 UD AX DDR4 V2 Socket 1700 ATX cung cấp các tùy chọn hiệu ứng ánh sáng và cài đặt tùy chỉnh với tính thẩm mỹ vượt trội, đồng thời cho phép những người đam mê xây dựng một chiếc PC chơi game phong cách và độc đáo.
* Đèn LED định địa chỉ khả dụng trên một số Bo mạch chủ, Dải LED bên ngoài, Dải LED định địa chỉ không được bao gồm khi mua Bo mạch chủ.
BIOS được làm mới
BIOS rất cần thiết cho người dùng trong quá trình thiết lập ban đầu để cho phép các cài đặt tối ưu nhất. Với GUI mới và các chức năng dễ sử dụng hơn, GIGABYTE đã có thể phát minh lại BIOS để mang đến cho người dùng trải nghiệm tốt hơn trong khi thiết lập hệ thống mới của họ.
EasyTune ™
GIGABYTE's EasyTune ™ là một giao diện đơn giản và dễ sử dụng cho phép người dùng tinh chỉnh cài đặt hệ thống của họ hoặc điều chỉnh đồng hồ và điện áp của hệ thống và bộ nhớ trong môi trường Windows. Với Smart Quick Boost, chỉ cần một cú nhấp chuột là có thể tự động ép xung hệ thống của bạn, giúp tăng hiệu suất khi bạn cần nhất.
Trình xem thông tin hệ thống
GIGABYTE System Information Viewer là một vị trí trung tâm cho phép bạn truy cập vào trạng thái hệ thống hiện tại của mình. Theo dõi các thành phần như đồng hồ và bộ xử lý, đặt cấu hình tốc độ quạt ưa thích của bạn, tạo cảnh báo khi nhiệt độ quá cao hoặc ghi lại hành vi của hệ thống của bạn; đây là những khả năng của Trình xem Thông tin Hệ thống.
BỀN BỈ
GIGABYTE Ultra Durable ™ nổi bật với độ bền của sản phẩm và quy trình sản xuất chất lượng cao. Mainboard Gigabyte Z690 UD AX DDR4 V2 Socket 1700 ATX sử dụng các thành phần tốt nhất và gia cố từng khe để làm cho từng khe cắm trở nên chắc chắn và bền bỉ.
Q-Flash Plus
Cập nhật BIOS dễ dàng mà không cần cài đặt CPU, bộ nhớ và card đồ họa.
Với GIGABYTE Q-Flash Plus, bạn không cần cài đặt CPU, bộ nhớ và card đồ họa cũng như vào menu BIOS để flash BIOS. Chỉ cần tải xuống và lưu tệp BIOS mới (đổi tên thành gigabyte.bin) trên ổ đĩa flash USB, sau đó nhấn nút Q-Flash Plus chuyên dụng và bạn đã sẵn sàng!
Đầu nối nguồn solid pin
Mainboard Gigabyte Z690 UD AX DDR4 V2 Socket 1700 ATX có các đầu nối nguồn ATX 24pin & ATX 12V 8pin + 4pin được mạ chắc chắn để cung cấp nguồn điện ổn định khi CPU quá tải.
Ưu điểm của đầu nối Solid Pin Power
- Diện tích tiếp xúc điện lớn hơn
- Số lượng kim loại nhiều hơn để duy trì công suất và nhiệt lượng cao hơn
- Siêu bền và tuổi thọ cao hơn
- Thương hiệu: Gigabyte
- Bảo hành: 36 tháng
- Tình trạng: Mới 100%
- Kích thước: Hệ số hình thức ATX 30,5cm x 24,4cm
- CPU hỗ trợ:
– Socket LGA1700: Hỗ trợ bộ vi xử lý Intel ® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel ® Core ™ i7 / bộ xử lý Intel ® Core ™ i5
– Bộ nhớ đệm L3 thay đổi tùy theo CPU
(Vui lòng tham khảo “Danh sách hỗ trợ CPU” để biết thêm thông tin.) - Chipset: Bộ chip Intel ® Z690 Express
- RAM hỗ trợ:
– Support for DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz memory modules
– 4 x ổ cắm DDR DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn)
– Kiến trúc bộ nhớ kênh đôi
– Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không ECC)
– Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có bộ đệm ECC Un-buffer
– Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP) - Cổng xuất hình:
– 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096×2160 @ 60 Hz
* Hỗ trợ phiên bản HDMI 2.0 và HDCP 2.3.
– 1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096×2304 @ 60 Hz
* Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3 - Âm thanh:
– Realtek ® Audio CODEC
– Âm thanh độ nét cao
– 2/4 / 5.1 / 7.1 kênh
* Để định cấu hình âm thanh 7.1 kênh, bạn cần mở phần mềm âm thanh và chọn Cài đặt nâng cao của thiết bị> Thiết bị phát lại để thay đổi cài đặt mặc định trước. Vui lòng truy cập trang web của GIGABYTE để biết chi tiết về cách định cấu hình phần mềm âm thanh.
– Hỗ trợ S / PDIF Out - LAN và kết nối không dây:
– Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
– Intel® Wi-Fi 6 AX201
– WIFI a, b, g, n, ac, ax, hỗ trợ băng tần sóng mang 2,4 / 5/6 GHz
– BLUETOOTH 5.2
– Hỗ trợ chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps
* Tốc độ dữ liệu thực tế có thể thay đổi tùy theo môi trường và thiết bị. - Khe mở rộng:
– 1 x Khe cắm PCI Express x16, chạy ở x16 (PCIEX16)
* Để có hiệu suất tối ưu, nếu chỉ lắp một cạc đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.
(Khe PCIEX16 tuân theo tiêu chuẩn PCI Express 5.0.)
– 1 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4)
– 1 x khe cắm PCI Express x16, chạy ở x1 (PCIEX1_4)
– 2 x khe cắm PCI Express x1
(Các khe cắm PCIEX4 và PCIEX1 tuân theo tiêu chuẩn PCI Express 3.0.) - Công nghệ đa đồ họa: Hỗ trợ công nghệ AMD Quad-GPU CrossFire ™ và AMD CrossFire ™ 2 chiều
- Giao diện lưu trữ:
CPU:
– 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2A_CPU)
Chipset:
– 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2260/2280 PCIe 4.0 x4 / x2) (M2P_SB)
– 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2260/2280 PCIe 4.0 x4 / x2) (M2Q_SB)
– 6 x đầu nối SATA 6Gb / s
– Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 Sẵn sàng cho Bộ nhớ
– Intel ® Optane ™
* Tăng tốc hệ thống với Bộ nhớ Intel ® Optane ™ chỉ có thể được bật trên các đầu nối M.2 được hỗ trợ bởi Chipset. - Đầu nối I / O nội bộ:
– 1 x đầu nối nguồn chính ATX 24 chân
– 1 x đầu nối nguồn ATX 12V 8 chân
– 1 x đầu nối nguồn ATX 12V 4 chân
– 1 x đầu cắm quạt CPU
– 1 x đầu cắm quạt tản nhiệt nước CPU
– 3 x đầu cắm quạt hệ thống
– 1 x đầu cắm quạt hệ thống / máy bơm làm mát nước
– 2 x đầu cắm dải LED có thể định địa chỉ
– 2 x đầu cắm dải LED RGB
– 3 x đầu nối M.2 Socket 3
– 6 x đầu nối SATA 6Gb / s
– 1 x tiêu đề bảng điều khiển phía trước
– 1 x tiêu đề âm thanh bảng điều khiển phía trước
– 1 x tiêu đề đầu ra S / PDIF
– 1 x đầu cắm USB Type-C ® , với hỗ trợ USB 3.2 Gen 1
– 1 x đầu cắm USB 3.2 Thế hệ 1
– 2 x đầu cắm USB 2.0 / 1.1
– 1 x tiêu đề cổng nối tiếp
– 2 x đầu nối thẻ bổ trợ Thunderbolt ™
– 1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
– 1 x nút đặt lại
– 1 x jumper đặt lại
– 1 x nút Q-Flash Plus

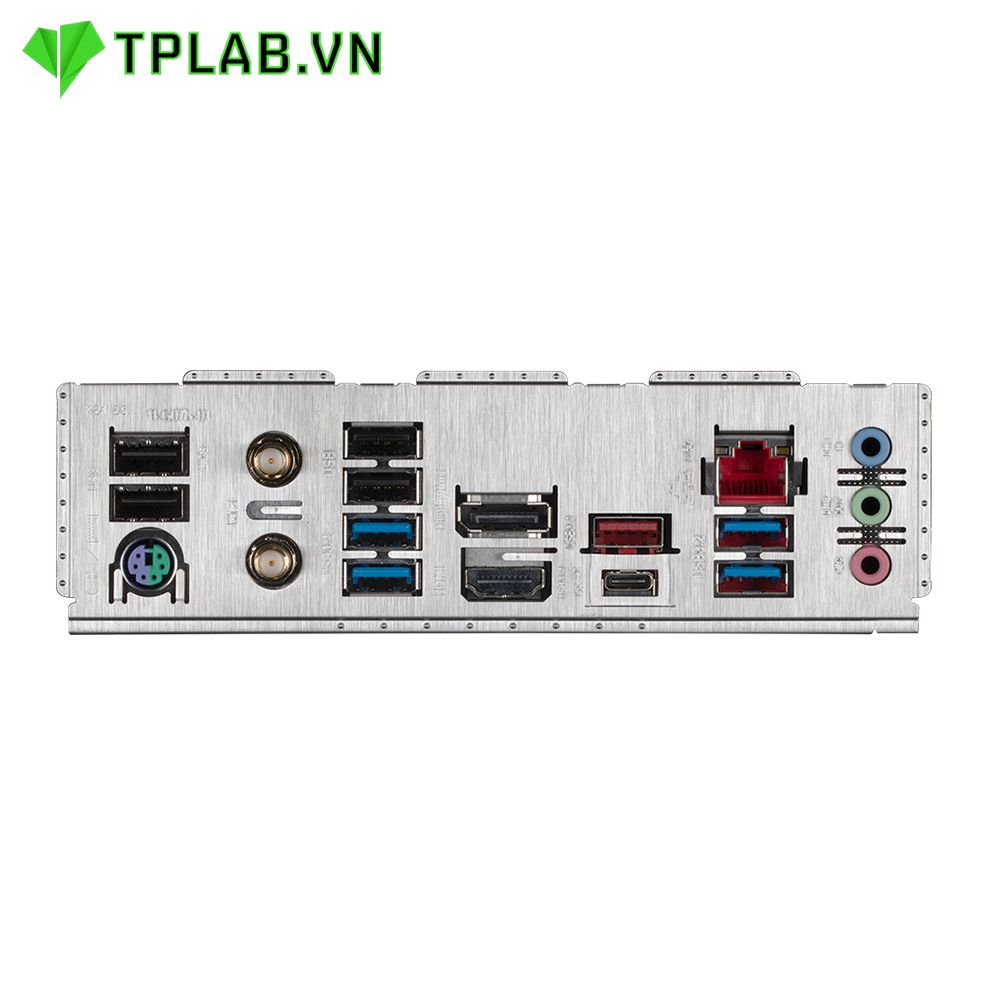

– 1 x Clear CMOS jumper - Kết nối mặt sau:
– 1 x cổng bàn phím / chuột PS / 2
– 2 x đầu nối ăng ten SMA (2T2R)
– 1 x DisplayPort
– 1 x cổng HDMI
– 1 x cổng USB Type-C ® , với hỗ trợ USB 3.2 Gen 2×2
– 1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
– 4 x cổng USB 3.2 Gen 1
– 4 x cổng USB 2.0 / 1.1
– 1 x cổng RJ-45
– 3 x giắc cắm âm thanh
