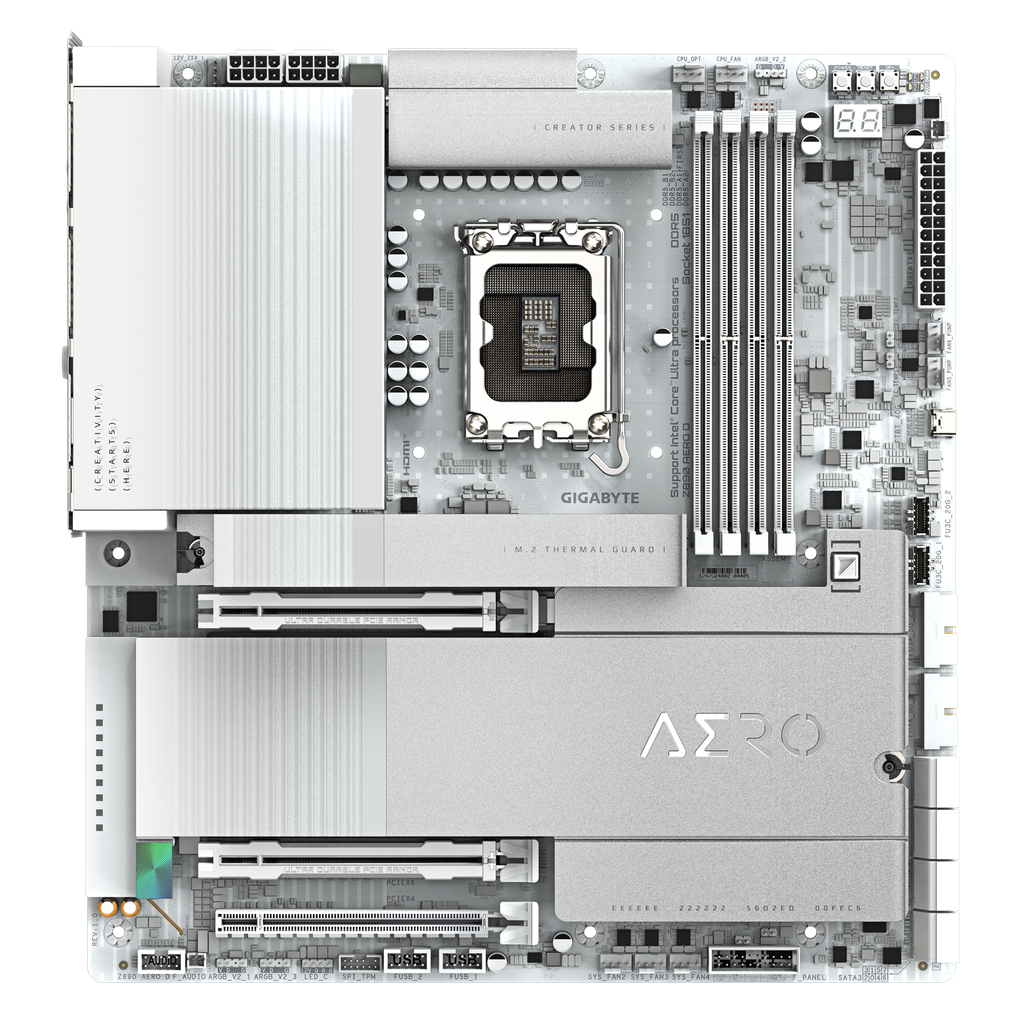

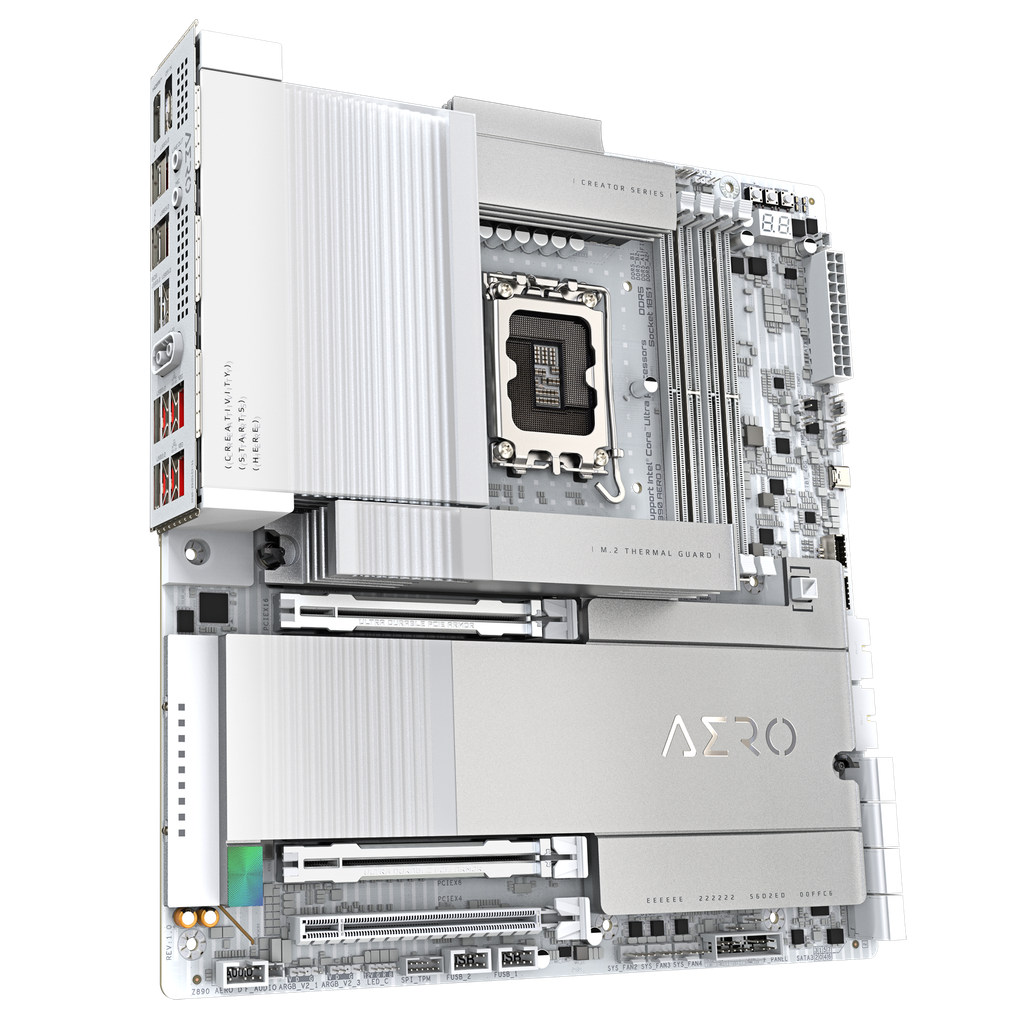

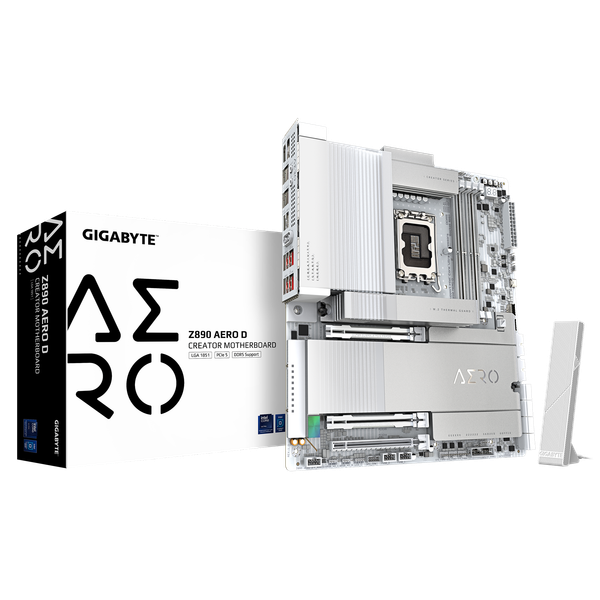

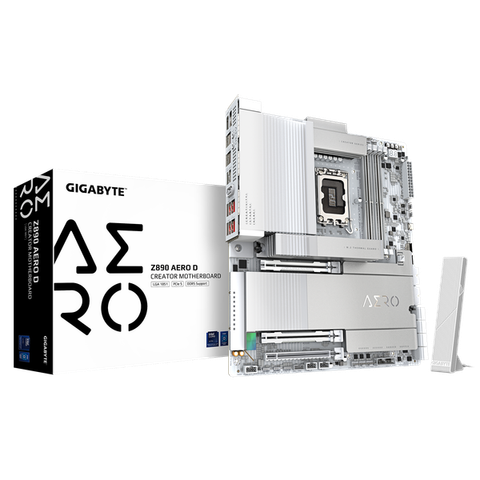

Mainboard GIGABYTE Z890 AERO D

Bộ vi xử lý

Socket LGA1851: Hỗ trợ bộ nhớ đệm L3 của Bộ xử lý Intel® Core™ Ultra
thay đổi tùy theo CPU
* Vui lòng tham khảo "Danh sách hỗ trợ CPU" để biết thêm thông tin.

Bộ vi mạch

Bộ chip Intel® Z890 Express

Bộ nhớ

Hỗ trợ cho các mô-đun bộ nhớ DDR5 9500(OC) / 9466(OC) / 9333(OC) / 9200(OC)/ 9066(OC) / 8933(OC) / 8800(OC) /8600(OC) / 8400(OC) /8266(OC) / 8200(OC) / 8000(OC) / 7950(OC) / 7900(OC) / 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400 / 6200 / 6000 / 5800 / 5600MT/s.
4 x khe cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 256 GB (dung lượng DIMM đơn 64 GB)
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ các mô-đun bộ nhớ ECC Un-buffered DIMM 1Rx8/2Rx8 (hoạt động ở chế độ không phải ECC)
Hỗ trợ các mô-đun bộ nhớ Non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Hỗ trợ các mô-đun bộ nhớ Extreme Memory Profile (XMP)
(Cấu hình CPU và bộ nhớ có thể ảnh hưởng đến các loại bộ nhớ, tốc độ dữ liệu và số lượng mô-đun DRAM được hỗ trợ, vui lòng tham khảo "Danh sách hỗ trợ bộ nhớ" để biết thêm thông tin.)

Card đồ họa tích hợp

* Do tài nguyên I/O hạn chế của kiến ​​trúc PC, số lượng thiết bị Thunderbolt™ có thể sử dụng phụ thuộc vào số lượng thiết bị PCI Express được cài đặt. (Tham khảo Chương 2-6, "Đầu nối bảng điều khiển phía sau" để biết thêm thông tin.)
* Hỗ trợ cho phiên bản DisplayPort 2.1 và HDCP 2.3

* Hỗ trợ phiên bản DisplayPort 2.1 và HDCP 2.3

* Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3.

Âm thanh

ESS ES9260 CODEC (âm thanh bảng điều khiển phía sau)
- Âm thanh độ nét cao - Realtek® ALC897 CODEC
2 kênh (âm thanh bảng điều khiển phía trước)

VÀ

2 x chip Marvell® AQtion AQC113C 10GbE LAN
(10 Gbps/5 Gbps/2,5 Gbps/1 Gbps/100 Mbps)

Mô-đun truyền thông không dây

* Các tính năng của Wi-Fi 7 yêu cầu Windows 11 SV3 để hoạt động bình thường. (Không có trình điều khiển hỗ trợ cho Windows 10.)
** Tính khả dụng của các kênh Wi-Fi 7 trên băng tần 6 GHz tùy thuộc vào quy định của từng quốc gia.

Khe cắm mở rộng

* Khe cắm PCIEX8 chia sẻ băng thông với khe cắm PCIEX16. Khi khe cắm PCIEX8 được lắp, khe cắm PCIEX16 hoạt động ở chế độ x8.
* Khe cắm PCIEX16 và PCIEX8 chỉ có thể hỗ trợ card đồ họa hoặc SSD NVMe. Nếu chỉ lắp một card đồ họa, hãy đảm bảo lắp card đó vào khe cắm PCIEX16.

* Khe cắm PCIEX4 chia sẻ băng thông với đầu nối M2L_SB. Khe cắm PCIEX4 không khả dụng khi thiết bị được lắp vào đầu nối M2L_SB.

Giao diện lưu trữ

CPU:
- 1 x đầu nối M.2 (Ổ cắm 3, khóa M, hỗ trợ SSD loại 25110/22110/2580/2280 PCIe 5.0 x4/x2) (M2A_CPU)
- 1 x đầu nối M.2 (Ổ cắm 3, khóa M, hỗ trợ SSD loại 25110/22110/2580/2280 PCIe 4.0 x4/x2) (M2B_CPU)
Bộ chip:
- 2 x đầu nối M.2 (Ổ cắm 3, khóa M, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4/x2) (M2P_SB, M2L_SB)
- 4 x đầu nối SATA 6Gb/s (SATA3 4~7)
Bộ chip+chip ASMedia® ASM1164:
- 4 x đầu nối SATA 6Gb/s (SATA3 0~3)
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SSD NVMe
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA

USB

Bộ điều khiển Chipset+Intel® Thunderbolt™ 5:
- 2 cổng USB4® USB Type-C® ở mặt sau
CPU:
- 1 cổng USB4® USB Type-C® trên bo mạch
- 1 cổng USB Type-C® hỗ trợ USB 3.2 Gen 2x2, có sẵn thông qua đầu cắm USB bên trong Bộ
chipset:
- 1 cổng USB Type-C® hỗ trợ USB 3.2 Gen 2x2, có sẵn thông qua đầu cắm USB bên trong
- 2 cổng USB 3.2 Gen 2 Type-A (màu đỏ) ở mặt sau
- 2 cổng USB 3.2 Gen 1 ở mặt sau Bộ
chipset+Bộ chia USB 3.2 Gen 2:
- 4 cổng USB 3.2 Gen 2 Type-A (màu đỏ) ở mặt sau Bộ
chipset+Bộ chia USB 3.2 Gen 1:
- 4 cổng USB 3.2 Gen 1 có sẵn thông qua đầu cắm USB bên trong
Bộ chipset+Bộ chia USB 2.0:
- 4 cổng USB Cổng 2.0/1.1 có sẵn thông qua các đầu cắm USB bên trong

Kết nối I/O bên trong

1 x đầu nối nguồn chính ATX 24 chân
2 x đầu nối nguồn ATX 12V 8 chân
1 x đầu cắm quạt CPU
1 x đầu cắm quạt CPU/bơm làm mát bằng nước
4 x đầu cắm quạt hệ thống
2 x đầu cắm quạt hệ thống/bơm làm mát bằng nước
3 x đầu cắm dải đèn LED RGB Gen2 có thể định địa chỉ
1 x đầu cắm dải đèn LED RGB
4 x đầu nối M.2 Socket 3
8 x đầu nối SATA 6Gb/s
1 x đầu cắm mặt trước
1 x đầu cắm âm thanh mặt trước
1 x đầu nối Intel® Thunderbolt™ 4 (cổng USB4® USB Type-C®)
2 x đầu cắm USB Type-C®, hỗ trợ USB 3.2 Gen 2x2
2 x đầu cắm USB 3.2 Gen 1
2 x đầu cắm USB 2.0/1.1
1 x đầu cắm Trusted Platform Module (Chỉ dành cho mô-đun GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x nút nguồn
1 x nút reset
1 x nút Q-Flash Plus
1 x jumper reset
1 x jumper Clear CMOS
2 x đầu cắm cảm biến nhiệt độ
1 x đầu cắm phát hiện tiếng ồn

Kết nối bảng phía sau

1 x Cổng DisplayPort In
1 x Cổng HDMI (Lưu ý)
2 x Giắc cắm âm thanh
2 x Đầu nối Intel® Thunderbolt™ 5 (Cổng USB4® USB Type-C®)
2 x Cổng USB 3.2 Gen 1
6 x Cổng USB 3.2 Gen 2 Type-A (màu đỏ)
2 x Đầu nối ăng ten (2T2R)
2 x Cổng RJ-45

(Lưu ý) Hỗ trợ thực tế có thể khác nhau tùy theo CPU.

Điều khiển I/O

Chip điều khiển I/O iTE®

Theo dõi phần cứng

* Chức năng điều khiển tốc độ quạt (bơm) có được hỗ trợ hay không sẽ tùy thuộc vào quạt (bơm) bạn lắp đặt.

BIOS

1 x 256 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Tính năng duy nhất

* Các ứng dụng có sẵn trong GCC có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.

Gói phần mềm

Phần mềm quản lý băng thông LAN Norton® Internet Security (phiên bản OEM)

Hệ điều hành

Hỗ trợ cho Windows 11 64-bit (phiên bản 24H2 trở lên)

Hệ số khuôn

Hệ số hình thức E-ATX; 30,5cm x 28,5cm
